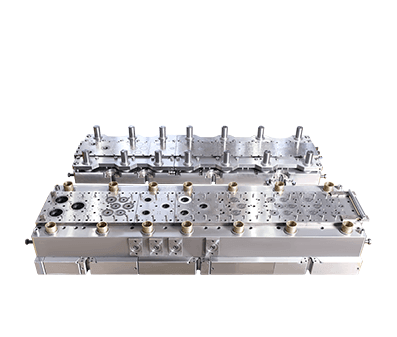

Proveedor de diseño de died de estampado progresivo de China

Diseño de died de estampado es un proceso esencial en la fabricación moderna, particularmente en industrias como el automóvil, aeroespacial y electrónica, donde la precisión y la eficiencia son primordiales. El diseño de troqueles de estampado asegura que las piezas metálicas se formen de manera correcta y eficiente, manteniendo una alta calidad y consistencia durante toda la producción. En este artículo, exploraremos los pasos fundamentales involucrados en el diseño del diseño de la matriz, discutiendo consideraciones clave, desafíos y prácticas.

Comprensión Diseño de died de estampado
El diseño de la matriz de estampado se refiere al proceso de creación de herramientas y troqueles que dan forma a las piezas de metal a través de un proceso de estampado. El estampado implica el uso de máquinas de alta presión para cortar, doblar, golpear o formar metal en la forma deseada. El troquel de estampado es el corazón de este proceso, y su diseño es crucial para producir piezas que cumplan con los requisitos funcionales y estéticos. Un diseño efectivo de troqueles de estampado garantiza un desperdicio de material mínimo, maximiza la velocidad de producción y produce piezas con dimensiones precisas.

1. Análisis de la demanda
El paso en cualquier proceso de diseño de matriz de estampado es el análisis de la demanda. En esta fase, los diseñadores evalúan la función, la forma, el material y los requisitos de producción del producto. Comprender el uso previsto del producto y las características de rendimiento es vital porque influye en cada decisión posterior tomada durante el proceso de diseño. Por ejemplo, una parte que requiere detalles intrincados exigirá un diseño de matriz más complejo en comparación con una parte simple. El análisis también incluye comprender el volumen de producción y restricciones de materiales, ya que estos factores afectarán directamente las opciones de diseño.

2. Análisis de procesos
Una vez que se completa el análisis de la demanda, el siguiente paso crítico es el análisis del proceso. Durante esta etapa, los diseñadores evalúan el proceso de estampado específico que se utilizará, lo que podría variar desde blaning y golpes hasta dibujo y flexión profundos. Cada proceso tiene diferentes requisitos en términos de construcción de troqueles y propiedades del material.

Por ejemplo, el dibujo profundo requiere un dado con una cavidad grande y suave para permitir que el material se forme en la forma deseada sin arrugas ni desgarros. Por otro lado, la flexión implica crear un dado con un borde afilado para doblar con precisión el metal. Cada proceso de estampado también dicta el tipo de troquel requerido (diarios compuestos, compuestos o progresivos) y determina cuán complejo será el diseño.

3. Diseño de estructura de matriz
La estructura del troquel de estampado es la próxima consideración crítica. La estructura del troquel incluye varios componentes, como las secciones de diedes superior e inferior, los sistemas de guía y el sistema de eyección. El troquel superior generalmente contiene el golpe, mientras que el troquel inferior alberga la cavidad o la matriz. El diseño de estos componentes debe garantizar un funcionamiento sin problemas durante el proceso de producción.

El sistema de guía juega un papel esencial en el mantenimiento de la alineación entre las partes de died superior e inferior. La precisión en la alineación es crucial para evitar la deformación de las piezas durante el estampado. Del mismo modo, el sistema de eyección asegura que la parte formada se elimine fácilmente de la matriz después de cada ciclo, reduciendo el riesgo de daño tanto al dado como a la pieza de trabajo. El diseño adecuado de la estructura del troquel contribuye a la eficiencia general, la vida útil y la calidad del proceso de estampado.

4. Selección de material
Seleccionar los materiales apropiados para el troquel de estampado es uno de los aspectos importantes del proceso de diseño. El material elegido no solo debe cumplir con los requisitos funcionales, sino también resistir el desgaste asociado con el proceso de estampado de alta presión. El acero para herramientas se usa comúnmente para el estampado de troqueles debido a su durabilidad, resistencia al desgaste y capacidad para mantener bordes afilados.

Además del material de matriz, la selección del material a estampar es igualmente importante. Por ejemplo, se puede usar aluminio, acero o latón dependiendo de la aplicación prevista del producto. Las propiedades del material estampado influyen en el diseño del troquel, ya que diferentes materiales requieren cantidades variables de fuerza y ​​herramientas para formarse de manera efectiva.

5. Diseño de funciones de los componentes del troquel
Una parte crítica del diseño de la matriz de estampado es determinar la función de cada componente dentro del dado. Estos componentes incluyen el golpe, el inserto de la matriz, los pasadores de guía, los eyectores y más. Cada parte debe estar diseñada para realizar una función específica en el proceso de estampado.

Los golpes son responsables de cortar o moldear el material a medida que se alimenta al dado. Estos deben estar hechos de materiales altamente duraderos para soportar el contacto repetido con el material que se está estampando.

Los insertos de die ayudan a formar el material en su forma final y se pueden reemplazar fácilmente cuando se desgastan.

Los pines y bujes de guía mantienen una alineación precisa entre las secciones de troqueles superior e inferior, asegurando que el proceso de estampado ocurra sin errores.

Los eyectores se utilizan para sacar la parte estampada de la matriz una vez que se ha formado. Un sistema de eyectores bien diseñado asegura que las piezas se eliminen suavemente sin causar daños.

Además, el sistema de enfriamiento es otra consideración en el diseño del diseño de la matriz, particularmente cuando se trata de materiales que generan una cantidad significativa de calor durante el proceso de formación. Los canales de enfriamiento adecuados en el troquel ayudan a mantener una temperatura consistente, evitando que el troquel se sobrecaliente y extienda su vida útil.

6. Prueba y optimización
Una vez que se diseña el troquel de estampado, se somete a pruebas rigurosas para garantizar que funcione correctamente y cumpla con todas las especificaciones necesarias. Esta fase implica producir piezas de muestra y evaluarlas para determinar la calidad, la precisión dimensional y el rendimiento general. Si se encuentran problemas, se pueden requerir ajustes al diseño de la matriz.

En algunos casos, las simulaciones pueden usarse para predecir cómo se desempeñará el dado en varias condiciones. El análisis de elementos finitos (FEA) es una herramienta poderosa que puede usarse para simular la distribución de estrés y tensión dentro del dado, lo que permite a los diseñadores identificar posibles puntos débiles antes de las pruebas físicas.

7. Fabricación del troquel de estampado
Después de finalizar y probar el diseño, el siguiente paso es la fabricación real de la matriz de estampado. Este es un proceso muy preciso que a menudo implica mecanizado CNC, EDM (mecanizado de descarga eléctrica) y otras técnicas avanzadas para lograr el nivel de detalle y precisión deseados. La fabricación de alta calidad del dado es crucial para garantizar un rendimiento y longevidad consistentes en el proceso de estampado.

8. Mantenimiento y longevidad
Incluso con un dado de estampado bien diseñado, se requiere un mantenimiento regular para garantizar el rendimiento a lo largo de su vida útil. Los troqueles experimentan el desgaste debido al uso constante, por lo que son necesarios la inspección y el mantenimiento regulares para evitar el tiempo de inactividad costoso. El mantenimiento adecuado puede extender significativamente la vida útil de un dado de estampado, mejorando la eficiencia general de la producción y reduciendo los costos.

El diseño del estampado de la matriz es un proceso complejo y preciso que requiere una atención cuidadosa a los detalles, al conocimiento de los materiales y una comprensión de los requisitos de producción. La clave para el diseño exitoso de estampado de matriz radica en un enfoque integral que considera el análisis de la demanda, la selección de procesos, la integridad estructural, la elección del material y la funcionalidad de los componentes individuales. Con el diseño adecuado, los fabricantes pueden producir piezas de alta calidad que satisfacen las demandas de las industrias modernas, lo que contribuye a la eficiencia y la rentabilidad del proceso de producción.

Al centrarse en cada aspecto del diseño de la matriz, desde la conceptualización hasta el mantenimiento, las empresas pueden garantizar que sus operaciones de estampado sigan siendo eficientes, rentables y capaces de entregar piezas que cumplan con los estándares exigentes.
