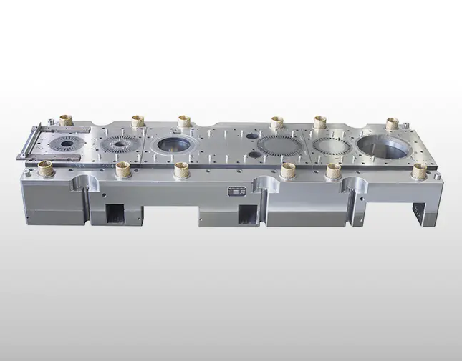

Troquel progresivo de chapa metálica: cómo mejora la producción del núcleo del motor

En la fabricación de motores, la eficiencia del estampado afecta directamente al costo. un troquel progresivo de chapa está diseñado para manejar la producción de gran volumen de piezas como estatores y rotores. A diferencia de los troqueles de una sola operación que requieren mover la pieza de trabajo entre prensas, un troquel progresivo realiza múltiples cortes y formas en una sola pasada.

Para las laminaciones del núcleo del motor, esto es importante. Los estatores tienen formas complejas con ranuras, muescas y orificios centrales. Los rotores necesitan orificios para el eje y cortes de equilibrio. Hacer todo esto en una sola pasada a través de un troquel progresivo de chapa ahorra tiempo y reduce los errores de manipulación.

Cómo funciona un dado progresivo

La idea básica es sencilla. Una tira de metal se introduce en el troquel. En cada estación ocurre una operación diferente. Una estación perfora agujeros piloto. Otro corta la forma exterior. Otro perfora las aberturas de las ranuras. La estación final separa la pieza terminada de la tira portadora.

Un troquel progresivo de chapa bien diseñado realiza todos estos pasos sin mover la tira a otra máquina. El registro entre estaciones se mantiene mediante pasadores piloto. Cada parte termina idéntica a la anterior.

Para los núcleos de motores, la precisión de un troquel progresivo de chapa determina qué tan bien se apilan las laminaciones. Si las posiciones de las ranuras varían incluso en 0,05 mm, el núcleo tendrá espacios desiguales. Fugas de flujo magnético. La eficiencia del motor cae.

Por qué los núcleos de motor necesitan herramientas progresivas

Los motores pequeños pueden utilizar matrices compuestas simples. Las grandes tiradas de producción necesitan algo más rápido. Una matriz progresiva de chapa funciona a velocidades de 100 a más de 1000 golpes por minuto. Eso se traduce en miles de laminaciones por hora.

Cuando se producen millones de núcleos de motor al año, esas cifras importan. El costo inicial de una matriz progresiva de chapa es más alto que el de herramientas más simples. Pero el costo por pieza es mucho menor. El desperdicio de material se reduce porque el troquel anida las piezas de manera eficiente.

Otra ventaja es la coherencia. El manejo manual introduce variaciones. Un troquel progresivo de chapa elimina el factor humano. El mismo mecanismo de alimentación de tiras funciona de la misma manera en cada ciclo.

Selección de materiales y anidamiento.

Las tiras de acero para núcleos de motores se presentan en bobinas. El troquel progresivo de chapa debe diseñarse para manejar el ancho y espesor específicos de su material. La dirección de la veta también importa. Algunos diseños de motores requieren laminaciones cortadas en una determinada orientación.

El anidamiento se refiere a cómo se organizan las piezas a lo ancho de la tira. Un troquel progresivo de chapa de una sola hilera corta una pieza por pasada. Un troquel de doble fila corta dos. Algunas aplicaciones utilizan tres o cuatro filas.

El anidamiento de varias filas aumenta la producción sin aumentar la velocidad de la prensa. Pero también hace que el troquel progresivo de chapa sea más ancho y complejo. Equilibrar las fuerzas a través de múltiples cavidades requiere una ingeniería cuidadosa.

Operaciones internas para núcleos de motores.

Las herramientas modernas para núcleos de motores hacen más que simplemente cortar formas. Un troquel progresivo de chapa también puede apilar laminaciones automáticamente. Cada laminación se gira o se desplaza ligeramente para distribuir los puntos de soldadura o equilibrar el núcleo.

El remachado interno es común. El troquel progresivo de chapa perfora una pequeña característica de interbloqueo en cada laminación. A medida que las capas se apilan, estos entrelazamientos se unen. El núcleo mantiene su forma sin soldaduras ni uniones separadas.

Algunos diseños de troqueles progresivos de chapa incluyen inserción de aislamiento en ranuras. Otros añaden características de inclinación para reducir el par dentado. Cuantas más operaciones se realicen dentro del troquel, menos procesamiento secundario se necesitará.

¿Qué afecta la vida útil de la herramienta?

La tira de acero que se estampa es dura para las herramientas. El acero al silicio, común para los núcleos de motores, es abrasivo. Un troquel progresivo de chapa metálica que utilice este material experimentará un desgaste gradual en los bordes cortantes.

Material de matriz y material de recubrimiento. Las inserciones de carburo duran más que el acero para herramientas. Los recubrimientos como TiCN o AlTiN reducen la fricción y resisten la abrasión. Un troquel progresivo de chapa construido para una producción de gran volumen debería utilizar estas actualizaciones.

La lubricación adecuada prolonga la vida útil del troquel. El troquel progresivo de chapa se basa en una fina película de aceite de estampado para reducir la fricción entre la tira y las herramientas. Muy poco aceite provoca irritaciones. Demasiado crea un desorden y puede afectar los procesos posteriores.

Cuándo considerar herramientas progresivas personalizadas

No todos los núcleos de motores necesitan un troquel progresivo completo. Para prototipos o volúmenes muy bajos, pueden ser adecuadas herramientas más simples. Pero una vez que el volumen anual supera las 50.000 unidades, un troquel progresivo de chapa se vuelve rentable.

El punto de equilibrio depende de la complejidad de la pieza, el costo del material y las tarifas de mano de obra. Un buen proveedor de herramientas puede ayudarle a calcular el cruce. También pueden construir un troquel progresivo de chapa que pueda escalar desde tiradas de muestra hasta producción completa.

La personalización es la norma aquí. No hay dos diseños de motores idénticos. Su troquel progresivo de chapa se construirá específicamente para la geometría de su pieza, el equipo de prensa y los objetivos de volumen. Por eso es esencial trabajar con un fabricante de troqueles experimentado. Traducen el dibujo de su motor en una herramienta que funciona de manera confiable durante millones de ciclos.
